1.木材を切って、長ナット取り付け穴をあける。
モーター取り付け穴は、まだ位置を決めていないのであけない。
図面はここ
2.アルミチャンネルを切る。Ｘ軸に使った残りを半分に切る。

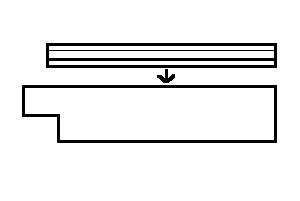

3.横板にアルミチャンネルをボンド付けする。
外れないように強力な接着剤で付ける。

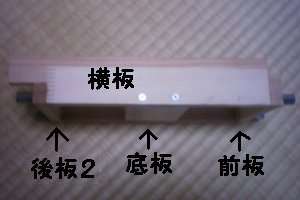

4.写真のように、組み立てる。

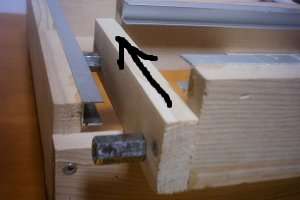

後板１は、モーター取り付け穴をあけてから付けるので、今は付けない。

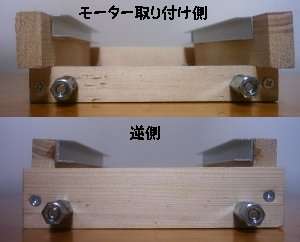

5.長ナットを４個つける。

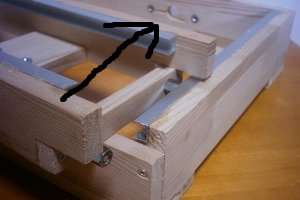

6.Ｘ軸の枠にまっすぐにはめ込む。
簡単にはいかなかった。

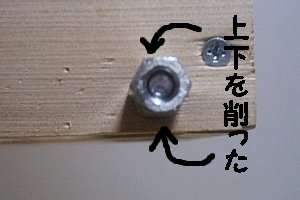

長ナットを削って削って３０分ようやくスムーズに動くようになった。
これでＹ軸の途中まで出来上がり。

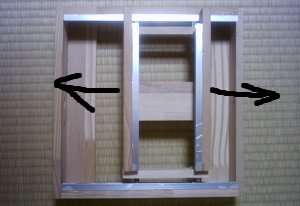

レールにそって左右に動きます。
さらにスムーズに動くようにシリコンスプレーをかけた。
